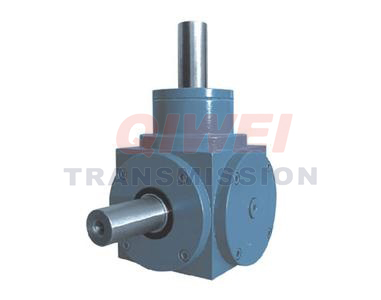

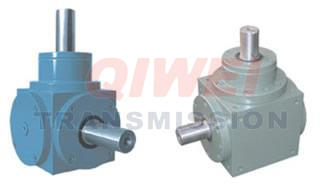

HD螺旋锥齿换向器

HD螺旋伞齿轮换向器产品特点:
1、箱体形状为正六面体，能适应不同方位的安装。
2、换向器设计使用寿命长，承载能力大，传动平稳，噪音低齿轮线速度可高达40米/秒，传动效率高达94%-98%。
3、弧齿圆锥齿轮采用优质低碳合金结构钢，经渗碳淬火热处理，并经研磨跑合，实现精度较高的硬齿面闭式传动。
4、HD系列换向器共有七种规格。选型范围大，输出轴形式多样，可满足多种场合的需要。
5、可实现减速和增速两种传动方式。

一、HD螺旋锥齿换向传动器产品介绍
  螺旋锥齿换向传动器和换向减速器，其结构特点如下：
1、箱体形状为正六面体，能适应不同方位的安装。
2、换向器设计使用寿命长，承载能力大，传动平稳，噪音低齿轮线速度可高达40米/秒，传动效率高达94%-98%,o
3、弧齿圆锥齿轮采用优质低碳合金结构钢，经渗碳淬火热处理，并经研磨跑合，实现精度较高的硬齿面闭式传动。
4、HD系列换向器共有七种规格，选型范围大，输出轴形式多样，可满足多种场合的需要。
5、可实现减速和增速两种传动方式。

二、型号表示法

三、传动比计算


四、型号的选择
1.选型计算公式:
(1)P1 N=P1 Xf(每小时起停次数不大于20次/小时)
(2)P1 N=1.2 XP1Xf(每小时起停次数21一60次/小时)
(3)P1 N≤PN
选型功率必须小于或等于许用功率
式中:P1为选型功率，P1为实际需要的功率，f为使用系数，PN为许用功率。

2.使用系数f


五、热功率校核
1.热功率计算:
PGN=PGXf1*f2
PGN>P1(自然冷却)
PGN<pi(风扇或油冷却)
 式中:f1为环境温度系数，f2为连续工作系数，PG为换向器热容量，P1为工作实际需要功率，PGN为换向器计算热容量。

七、通用技术规范
1.键和键槽尺寸符合GB1095-79、GB1096-79的规定，键槽宽度公差:轴N9，轮毂JS9。
2.输出输入轴中心孔均带螺孔，规格如下:
D=11-13mm 螺孔M3    D＞24-3Omm螺孔M10
 ＞13-16mm螺孔M5    ＞30-38mm螺孔M12
 ＞16-21mm螺孔M6    ＞38-50mm螺孔M16
 ＞21-24mm螺孔M8    ＞50-85mm螺孔M20
3.在外形安装尺寸图中，输入轴、输出轴.在转速和扭矩允许的情况下，可将输出轴作为输入轴实行增速传动。

八、选型举例
例:搅拌器驱动用螺旋锥齿轮换向器
    搅拌器实际需要功率P1=28KW；电机功率P2=30KW，电机转速n1=2000r/min
    传动比i=2，换向器装配形式为D，每天工作8小时，每小时连续工作时间为60%每小时起停6次，环境温度为30℃。

选型:搅拌器原动机为电动机，中等冲击负载，每天工作8/1、时，按使用系f-1.25
选型功率:PIN=P1 Xf=28*1.25=35kw(每小时起停6次)
按许用功率:选箱体型号为21, PN=52.4KW>35kw
热功率校核:箱体21，按热容量表PG=24KW
按环境温度系数表:f1=0.87
按连续工作系数表:f2=1.4
PGN=24*0.87*1.4=29.2KW＞28KW
自然冷却即可
选的型号为:HD21-2D

九、传动比、输入输出转速及许用输入功率
