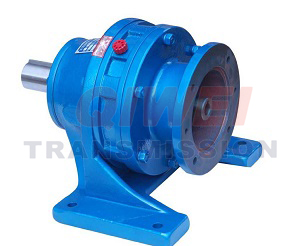

XB系列摆线针轮减速机

摆线针轮减速机产品概述:

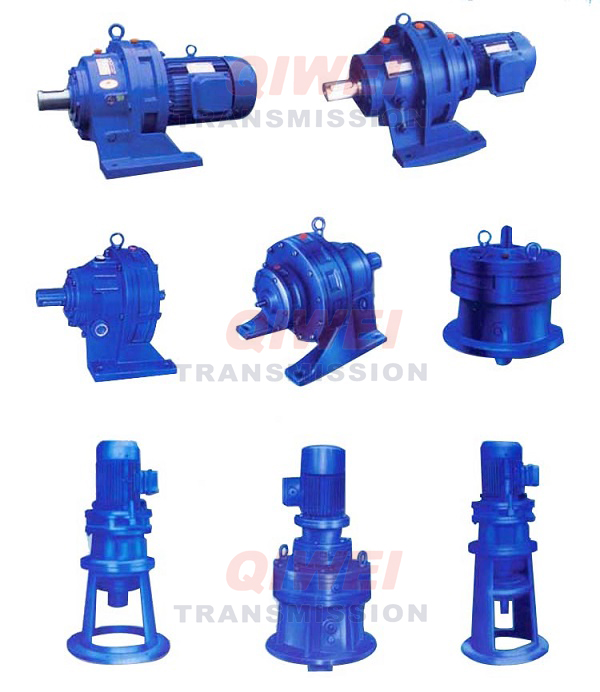

X、B摆线针轮减速机是依照少齿差行星传动原理，摆线针齿啮合实现减速的一种机械。该机分卧式、立式、双轴型和直联型等装配方式，是冶金、矿山、建筑、化工、纺织、轻工业等行业的首选设备。

性能特点:
1,减速比大，效率高:一级传动减速比为9~87，双级传动减速比为121~5133，多级组合可达数万，且针齿啮合系套式滚动摩擦，啮合表面无相对滑动，故一级减速效率达94%.
2、运转平稳，噪音低:在运转中同时接触的齿对数多，重合度大，运转平稳，过载能力强，振动和噪音低，各种规格的机型噪音小。
3、使用可靠，寿命长:因主要零件是采用高碳合金钢淬火处理（HRC58一62)，再精磨而成。且摆线齿与针齿套啮合传递至针齿形成滚动磨擦付，磨擦系数小，使啮合区无相对滑动，磨损极小，所以经久耐用。
4、结构紧凑，体积小:与同功率的其它减速机相比，重量体积小1/3以上，由于是行星传动，输入轴和输出轴在同一轴线上，以获得尽可能小的尺寸.

概述:摆线针轮减速机是一种采用摆线针齿啮合行星传动原理的传动机型，是一种理想的传动装置，具有许多优点.用途广泛.并可正反运转。
一、特点
1、高速比、大扭矩、高效率，平均达到95%。
2、结构紧凑、体积小。
3、运转平稳、噪声低。
4、故障少、寿命长。

二、结构与原理

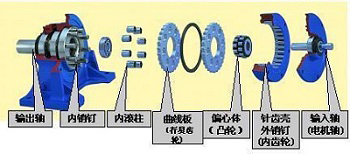

    摆线针轮减速机是一种应用行星传动原理，采用摆线轮啮合的新颖传动装置。在输入轴上装有一个180°的双偏心套，又在偏心套上装有两个滚柱轴承。形成日机构，两个摆线轮的中心孔即形成了偏心轴承的滚道，并由摆线轮与针齿轮上一组针齿相啮合，组成齿差为一齿的内啮合减速机构。
